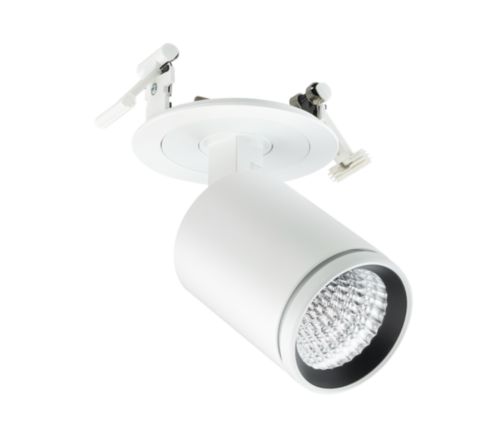

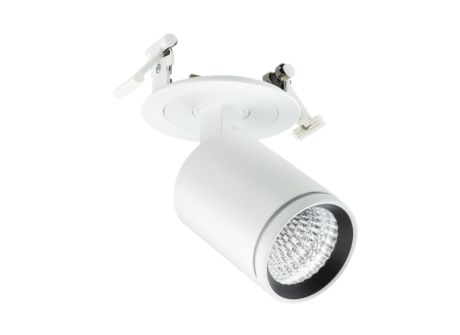

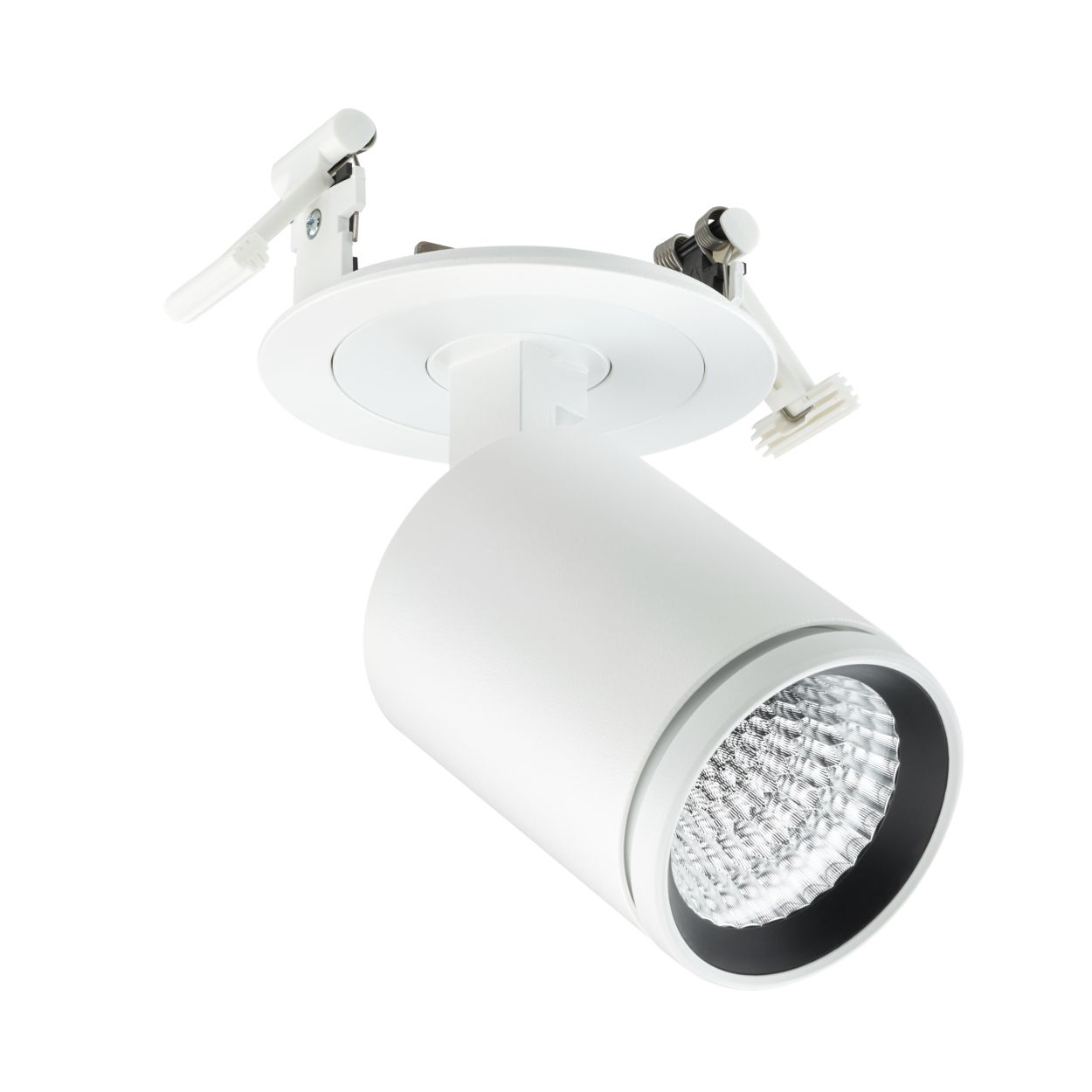

ST770B 17S/830 PSU-E MB FG WH

Specifications Show all

Λειτουργία και ηλεκτρικά συστήματα

Ρεύμα εκκίνησης	7,7 A
Κατανάλωση ρεύματος	14,4 W
Συντελεστής ισχύος (Κλάσμα)	0.9
Πλήθος ανά MCB (16 A Τύπος B) (μέγ.)	84
Line Frequency	50 to 60 Hz
Average CLO power consumption	- W
Χρόνος εκκίνησης	207 ms
Σύνδεση	Κουμπωτό βύσμα και διάταξη pull relief
Αρχική κατανάλωση ισχύος CLO	- W W
Καλώδιο	-
Τάση εισόδου	220 έως 240 V
Συχνότητα εισόδου	50 έως 60 Hz

Στοιχεία προϊόντος

Αριθμός υλικού κατασκευής (12NC)	910505101207
Full EOC	871869997653800
Πλήρες όνομα προϊόντος	ST770B 17S/830 PSU-E MB FG WH
EAN/UPC - Κιβώτιο	8718699976538
Τοπικός κωδικός	ST770B1783UEMW
Αριθμητής - Ποσότητα ανά συσκευασία	1
Κωδικός παραγγελίας	97653800
Αριθμητής SAP - Πακέτα ανά εξωτερικό κουτί	1
Όνομα παραγγελίας προϊόντος	ST770B 17S/830 PSU-E MB FG WH

Έγκριση και εφαρμογή

Σήμανση ευφλεκτότητας	Για τοποθέτηση σε εύφλεκτες επιφάνειες
Σήμανση ENEC	Σήμανση ENEC
Συμμόρφωση RoHS	Ναι
Sustainability rating	-
Περίοδος εγγύησης	5 έτη
Κωδικός προστασίας από μηχ. κρούσεις	IK02  [0,2 J Τυπικό]
Κατηγορία προστασίας IEC	Κατηγορία ασφαλείας ΙΙ
Βαθμός προστασίας από τις εισροές	IP20  [Με προστασία για τα δάχτυλα]
Σήμανση CE	Ναι
Δοκιμή αντοχής καλωδίων σε καύση	Θερμοκρασία 650 °C, διάρκεια 30 s

Απόδοση με την πάροδο του χρόνου (συμβατή με IEC)

Ποσοστό αστοχίας εξοπλισμού ελέγχου για μέση ωφέλιμη διάρκεια ζωής 50.000 ωρών	5 %
Διατήρηση φωτεινής ροής για μέση ωφέλιμη διάρκεια ζωής* 50.000 ωρών	L80

Συστήματα ελέγχου και ρύθμιση της έντασης

Διάταξη οδήγησης/τροφοδοτικό/μετασχηματιστής	Εξωτερική μονάδα τροφοδοσίας
Με ρύθμιση έντασης	Όχι
Σταθερή απόδοση φωτισμού	Όχι
Διασύνδεση ελέγχου	-

Μηχανικά εξαρτήματα και περίβλημα

Υλικό οπτικού συστήματος	Πολυανθρακικό
Υλικό ανακλαστήρα	Πολυανθρακικό με επικάλυψη αλουμινίου
Fixation material	-
Συνολικό πλάτος	180 mm
Τύπος εξαρτ. καλύμματος/φακού οπτικού συστήματος	Γυαλί που έχει υποστεί επαναφορά
Διαστάσεις (Ύψος x Πλάτος x Βάθος)	220 x 180 x 130 mm
Τύπος καλύμματος/φακού οπτικού συστήματος	Διαφανές
Συνολικό μήκος	130 mm
Χρώμα περιβλήματος	Λευκό RAL 9003
Υλικό περιβλήματος	Εξηλασμένο αλουμίνιο
Συνολικό ύψος	220 mm

Γενικές πληροφορίες

Αντικαταστάσιμη πηγή φωτός	Όχι
Βαθμίδα	Προδιαγραφές
Αριθμός οργάνων	1 μονάδα
Συμπεριλαμβάνεται διάταξη οδήγησης	Ναι
Κωδικός ονομασίας σειράς	ST770B  [StyliD Evo Semi Recessed]
Lighting Technology	LED

Συνθήκες εφαρμογής

Κατάλληλο για τυχαίους κύκλους on/off	Ναι
Μέγιστο επίπεδο ρύθμισης έντασης	Δεν εφαρμόζεται
Απόδοση σε θερμοκρασία περιβάλλοντος Tq	25 °C

Αρχική απόδοση (συμβατή με IEC)

Αρχική χρωματικότητα	(0.434, 0.403) SDCM <3
Ανοχή κατανάλωσης ισχύος	+/-10%
Ανοχή φωτεινής ροής	+/-10%

Θερμοκρασία

Εύρος θερμοκρασίας περιβάλλοντος

+10 έως +25 °C

Τεχνικός φωτισμός

Απόδοση φωτεινότητας (ονομαστική) (ονομ.)	118 lm/W
Σχετική θερμοκρασία χρώματος (ονομ.)	3000 K
Φωτεινή ροή	1.700 lm
Χρώμα πηγής φωτός	830 Θερμό λευκό
Γωνία δέσμης φωτεινής πηγής	120 μοίρα(ες)
Τύπος οπτικού συστήματος	Μεσαίας δέσμης
Έντονο κόκκινο (R9)	>50
Δείκτης χρωματικής απόδοσης (CRI)	≥80
Διάχυση φωτεινής δέσμης φωτιστικού	24°
Βαθμός Συνδυασμένης Θάμβωσης	Not applicable
